Ajax SurfaceBox – povrchová montážna krabica

Popis zariadenia:

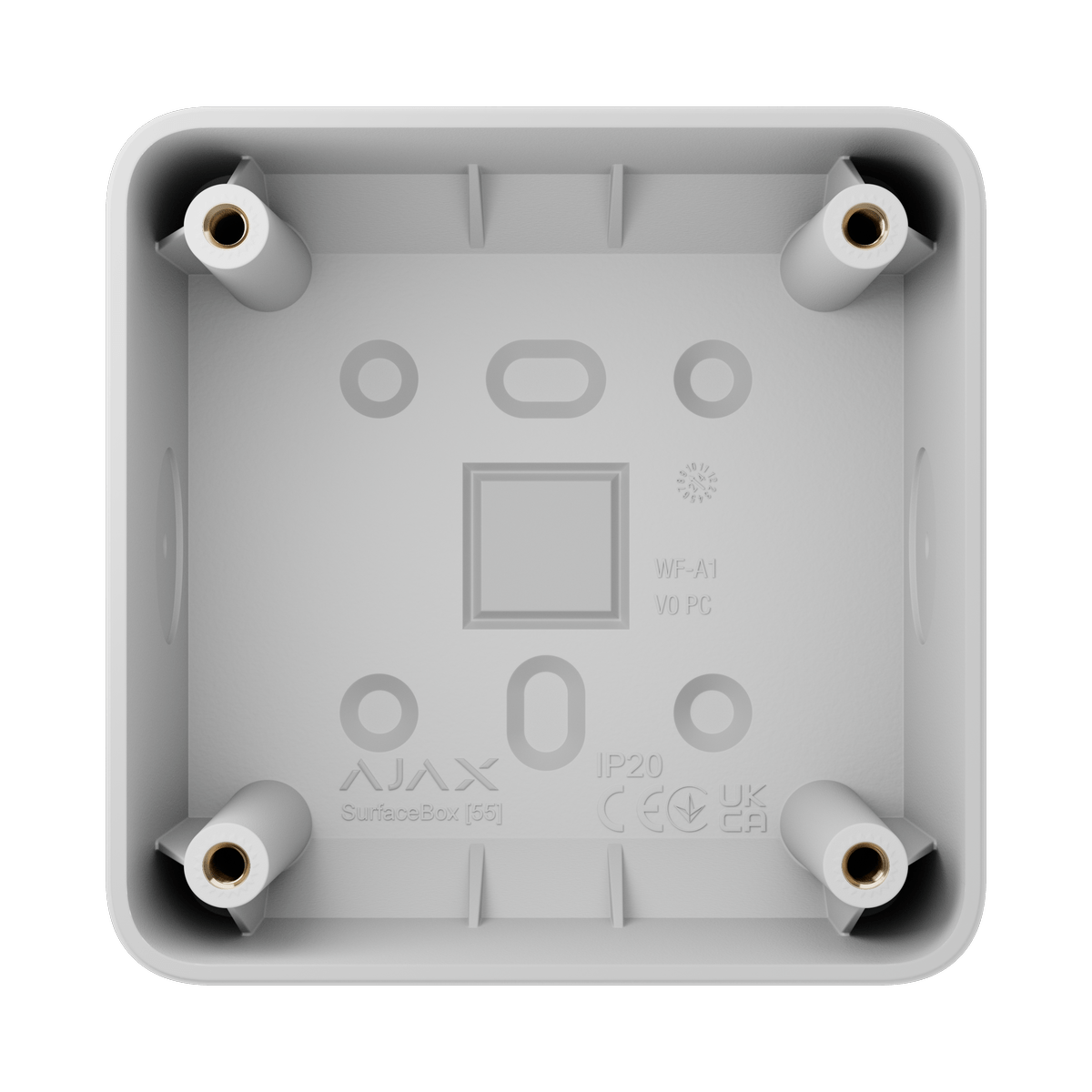

SurfaceBox je povrchová montážna krabica navrhnutá na inštaláciu jedného zariadenia LightSwitch alebo Outlet typu európskeho formátu (55). Poskytuje elegantné a praktické riešenie pre inštaláciu zariadenia LightSwitch alebo Outlet, keď nie je možné alebo praktické zabudovať montážnu krabicu do steny. Tvar SurfaceBox hladko ladí s dotykovým panelom LightSwitch a krytom Outlet.

Funkčné prvky:

• Upevňovacie body na pripevnenie zariadenia LightSwitch alebo Outlet k SurfaceBox pomocou skrutiek.
• Upevňovacie body na pripevnenie SurfaceBox k povrchu.
• Otvor pre káble na vedenie káblov zo zadnej časti zariadenia.

Kompatibilné zariadenia:

Môžete nainštalovať jedno zariadenie LightSwitch alebo Outlet typu európskeho formátu (55) do SurfaceBox. Nasledujúce zariadenia sú kompatibilné:

Zariadenia LightSwitch:

• LightSwitch (1-gang) Jeweller
• LightSwitch (2-gang) Jeweller
• LightSwitch (2-way) Jeweller
• LightSwitch (2-gang/2-way) Jeweller
• LightSwitch (Crossover) Jeweller
• LightSwitch (Dimmer) Jeweller

Zariadenia Outlet:

• Outlet [typ E] Jeweller
• Outlet [typ F] Jeweller
• Outlet (základný) [typ E]
• Outlet (základný) [typ F]

Poznámka: SurfaceBox sa predáva samostatne od zariadení Ajax LightSwitch alebo Outlet.

Kľúčové vlastnosti:

• Pohodlné riešenie pre inštaláciu zariadenia LightSwitch alebo Outlet priamo na stenu alebo iný povrch.
• Rôzne upevňovacie body na montáž na akýkoľvek povrch (betón, tehla, drevo, sadrokartón atď.).
• Design umožňujúci vedenie káblov zo zadnej alebo bočnej časti montážnej krabice.
• Jednoduchá inštalácia vykonateľná certifikovaným elektrikárom bez špeciálneho školenia.

Výber miesta inštalácie:

Miesto inštalácie SurfaceBox musí spĺňať odporúčania na montáž kompatibilného zariadenia, ktoré je nainštalované vo vnútri montážnej krabice.

 SurfaceBox nemožno inštalovať:

• Vonku (zariadenie je určené iba na vnútorné použitie).
• Na miestach, kde teplota a vlhkosť nevyhovujú špecifikovaným prevádzkovým parametrom.
• Na miestach, kde podmienky nespĺňajú požiadavky pre zariadenie nainštalované vo vnútri SurfaceBox.

Príprava na inštaláciu:

Uloženie káblov:

Pred pokládaním káblov si prečítajte miestne elektrické a požiarne predpisy a prísne ich dodržujte.

Vedenie káblov:

SurfaceBox umožňuje vedenie káblov zo zadnej, bočnej, hornej alebo dolnej časti.

• Zadné vedenie: Použite centrálny, horný alebo dolný otvor.
• Bočné vedenie: Môžete vybrať akúkoľvek zo šiestich sekcií na hornej alebo dolnej časti zariadenia alebo použiť bočný reces.

Inštalácia:

1. De-energizujte: Odpojte napájací kábel, ktorý pripojíte k zariadeniu v SurfaceBox.
2. Připravte otvor: Pripravte otvor na vedenie káblu v montážnej krabici.
3. Vložte trubku: Ak je to potrebné, vložte trubku alebo vlnitú trubku do pripraveného otvoru.
4. Zabezpečte SurfaceBox: Upevnite SurfaceBox na povrch pomocou vhodných upevňovacích prvkov.

Inštalácia zariadenia v  SurfaceBox:

1. De-energizujte napájací kábel, ak ste tak už neurobili.
2. Pripravte vodiče podľa požiadaviek zariadenia, ktoré bude nainštalované v  SurfaceBox.
3. Pripojte vodiče podľa schémy uvedenej v užívateľskej príručke zariadenia.
4. Nainštalujte zariadenie do SurfaceBox a zabezpečte ho dodanými skrutkami.

Kľúčové vlastnosti:

• Farba a tvar: Tvar SurfaceBox hladko ladí s dotykovým panelom LightSwitch a krytom Outletu.
• Jednoduchá inštalácia: Rôzne upevňovacie body na montáž SurfaceBox na akýkoľvek povrch.
• Vedenie káblov: Vyhradené miesta na vedenie káblov v SurfaceBox zo zadnej alebo bočnej časti.
• Formát zariadenia: Európsky typ (55).

Odporúčania:

Zariadenie je určené iba na vnútorné použitie. Inštaláciu by mal vykonávať profesionálny elektrikár.

Technické údaje:

• Typ: Povrchová montážna krabica
• Formát: Európsky typ (55)
• Použitie: Vnútorná inštalácia
• Kompatibilita: LightSwitch a Outlet zariadenia typu E a F
• Rozmery: 82.6 × 82.6 × 46.8 mm
• Hmotnosť: 63.5 g
• Materiál: Polykarbonát
• Prevádzkový teplotný rozsah: od –10 °C do +40 °C
• Prevádzková vlhkosť: až 75 % bez kondenzácie
• Ochranná trieda: IP20

Balenie obsahuje:

•  SurfaceBox
• 4 skrutky na montáž zariadenia LightSwitch alebo Outlet
• Rýchly sprievodca
