Popis

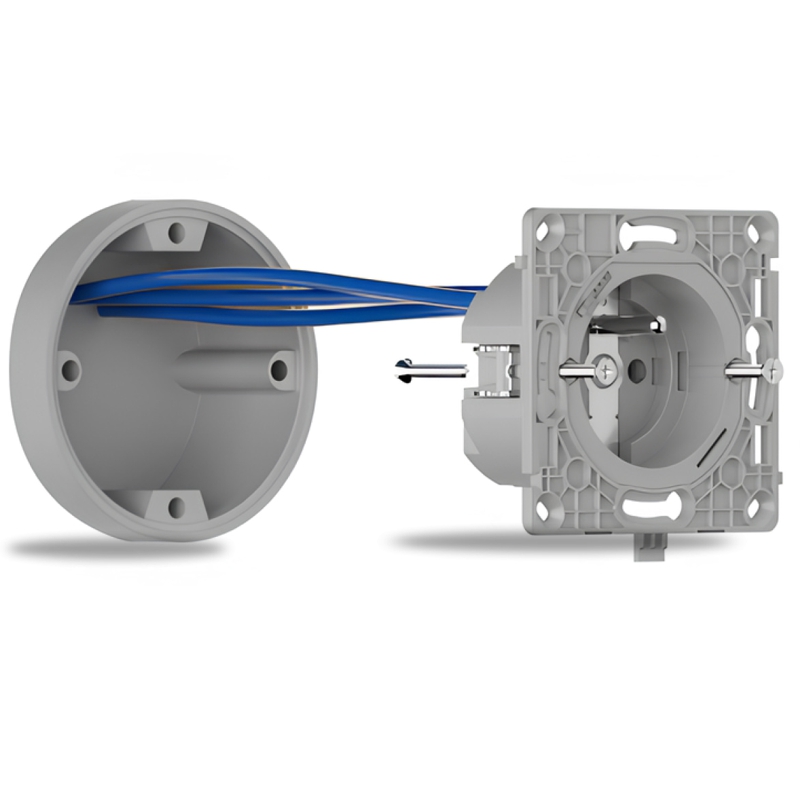

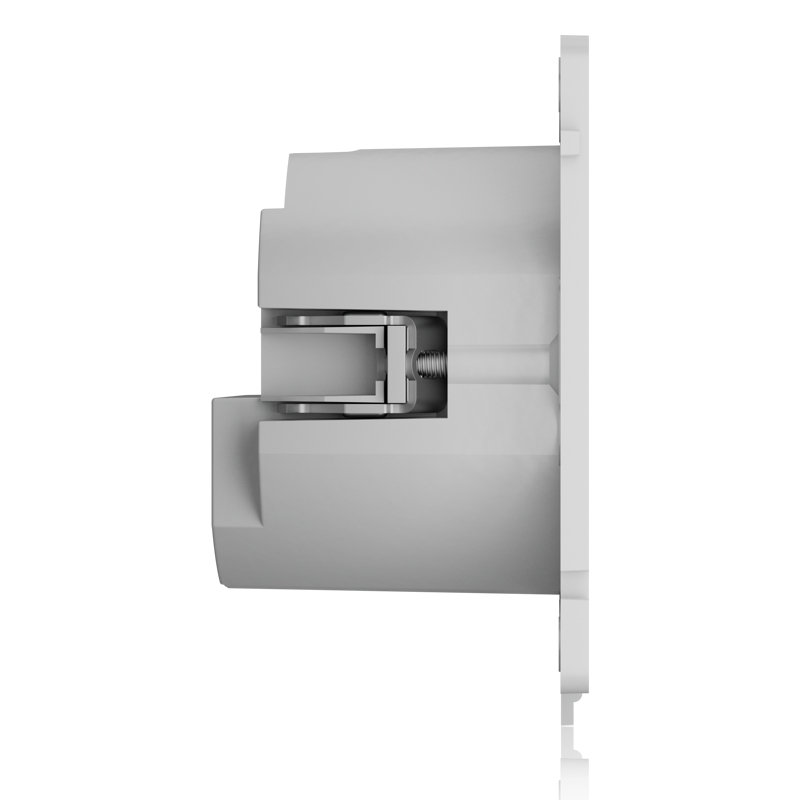

AJAX SMART HOME – Inteligentná vstavaná zásuvka – AJAX OutletCore

Zásuvka Jeweller [typ E] je bezdrôtová inteligentná zásuvka s monitorom spotreby energie.

Je kompatibilná s európskou zástrčkou typu E, má uzemňovaciu svorku a ochranné clony. Tieto clony chránia pred prachom a striekajúcou vodou a tiež chránia deti pred úrazom elektrickým prúdom tým, že im zabraňujú vkladať do zásuvky predmety, ako sú skrutkovače, nožnice alebo kolíky. Inteligentná zásuvka riadi napájanie elektrických spotrebičov, ktoré sú k nej pripojené, so zaťažiteľnosťou až do 3 kW. Možno ju ovládať pomocou aplikácie Ajax, prostredníctvom automatizačných scenárov, dotykom tlačidla zásuvky alebo stlačením inteligentného spínača Button alebo LightSwitch.

Ponúka funkciu ochrany

Typy ochrany:

• napäťovú
• prúdovú
• teplotnú.

Napäťová ochrana: aktivuje sa, keď napätie v zásuvke klesne mimo rozsahu 184-253 V~. Táto funkcia chráni pripojené spotrebiče pred prepätím.

Prúdová ochrana: aktivuje sa, ak záťažový prúd prekročí limity nastavené v aplikácii Ajax. Táto funkcia chráni pripojené spotrebiče a inteligentnú zásuvku pred nadprúdom. Limit je možné nastaviť v rozsahu 1A až 16A v krokoch po 1A v nastavení zásuvky typu E. Predvolená hodnota je 13A.

Teplotná ochrana: zapne sa, keď teplota prvkov relé dosiahne 95 °C, čím zabráni prehriatiu inteligentnej zásuvky.

Ak sa spustí napäťová alebo teplotná ochrana, zásuvka [typ E] prestane dodávať napájanie a automaticky ho obnoví, keď sa napätie alebo teplota normalizujú.

Pozor:
Napájanie sa automaticky neobnoví, ak sa spustí prúdová ochrana. Môže sa obnoviť príkazom Ajax alebo stlačením dotykového tlačidla.

UPOZORNENIE

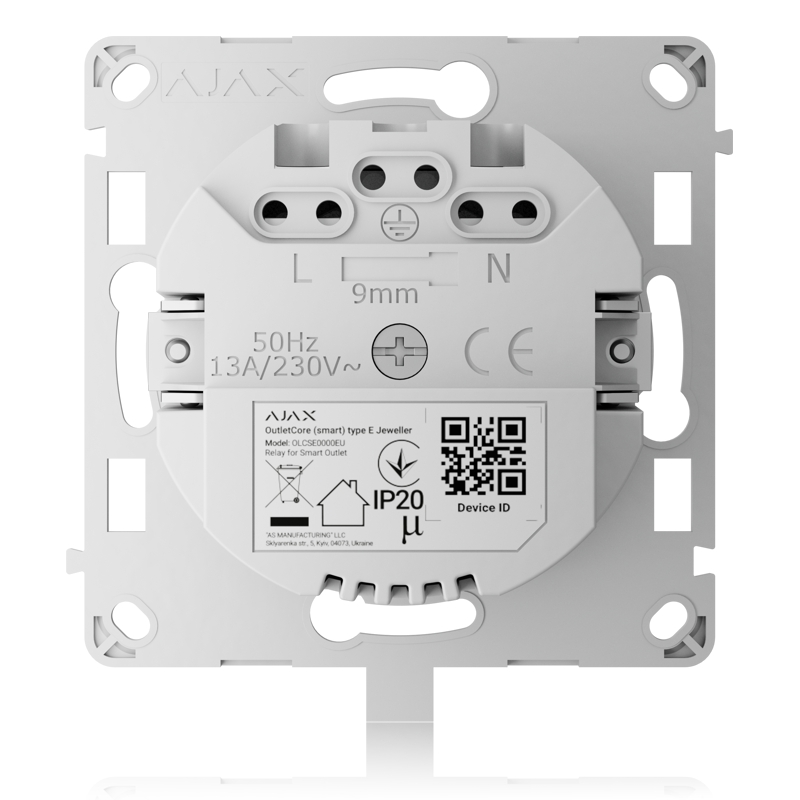

ZARIADENIE MÁ FÁZU NA PRAVEJ STRANE

Pre správnu funkciu a bezpečnosť je NUTNÉ dodržať zapojenie zásuvky podľa pokynov výrobcu a schému v manuáli.
Odporúčame zásuvky AJAX OutletCore zapájať tak, aby zásuvky s fázou vpravo boli v jednom okruhu, alebo takto riešiť celú inštaláciu.

Automatizácia pre pohodlie a bezpečnosť

Scenáre pomáhajú automatizovať zabezpečenie a minimalizovať rutinné činnosti. Môžete napríklad naplánovať zapnutie svetiel, televíznych a zvukových systémov v určitom čase. Dom tak nebude vyzerať prázdny a odradí potenciálnych narušiteľov.

---

Kompatibilita

Ovládacie panely

• Hub Plus
• Hub 2 (2G)
• Hub 2 (4G)
• Hub 2 Plus
• Hybridný rozbočovač „Hub Hybrid“ (2G)
• Hybridný rozbočovač „Hub Hybrid“ (4G)

Predlžovače dosahu rádiového signálu

• ReX
• ReX 2

---

Komunikácia

Komunikačná technológia Jeweller

Patentovaná bezdrôtová komunikačná technológia na prenos príkazov, alarmov a udalostí.

Kľúčové vlastnosti:

• Obojsmerná komunikácia.
• Pokročilá ochrana proti sabotáži.
• Blokové šifrovanie s dynamickým kľúčom.
• Okamžité upozornenia.
• Vzdialená konfigurácia cez aplikácie Ajax.

Frekvenčné pásma

• 866,0–866,5 MHz
• 868,0–868,6 MHz
• 868,7–869,2 MHz
• 905,0–926,5 MHz
• 915,85–926,5 MHz
• 921,0–922,0 MHz

Maximálny efektívny vyžarovaný výkon (ERP)

• až 20 mW

Automatické riadenie výkonu na zníženie spotreby energie a rušenia šumom.

Modulácia rádiového signálu

• GFSK

Dosah rádiového signálu

• do 1100 m

Medzi zariadením a rozbočovačom (alebo rozširovačom dosahu) v otvorenom priestore.

Šifrovaná komunikácia

Všetky uložené a prenášané dáta sú chránené blokovým šifrovaním s dynamickým kľúčom.

Rádiofrekvenčné skákanie

Rádiová komunikácia využíva frekvenčné preskakovanie, aby sa zabránilo odpočúvaniu a rušeniu.

---

Kľúčové vlastnosti

Stav kontaktu

• normálne otvorené

Ochrana detí

• Výstup je vybavený špeciálnymi vnútornými uzávermi. Chránia deti tým, že im bránia zasúvať do zásuvky predmety, ako sú skrutkovače, nožnice alebo sponky do vlasov, a tiež chránia pred prachom a postriekaním.

Životnosť

• obmedzená najmenej 150 000 spínaniami

---

Odporúčania

• Zariadenie je určené len na použitie v interiéri. Zariadenie by mal nainštalovať profesionálny elektrikár.

---

Ochrana proti sabotáži

Ochrana proti spoofingu

• autentifikácia zariadenia

Detekcia straty komunikácie

• po 36 s

Čas detekcie závisí od nastavení Jeweller alebo Jeweller/Fibra.

---

Zdroj

Napájacie napätie

• 230 V~, 50 Hz

Priemerná spotreba

• až 1,5W ( spolu s krytom)


Výstupný výkon

• do 3 kW (odporová záťaž pri 230 V)

Prúdová ochrana

• 1 A–16 A

Keď prúd prekročí zvolenú hodnotu, zásuvka sa automaticky vypne. Odporúčaná hodnota je 13 A pre trvalé zaťaženie a 13–16 A pre krátkodobé zaťaženie.

Napäťová ochrana

• min — 184 V~
• max — 253 V~

Keď napätie prekročí špecifikované úrovne, zásuvka sa automaticky vypne.

Teplotná ochrana

• viac ako +95 °C

Ak sa spustí ochrana, zásuvka sa vypne.

Trieda ochrany pred úrazom elektrickým prúdom

• Trieda I (s uzemňovacou svorkou)

---

Prevádzkové parametre

Rozsah prevádzkových teplôt

• od 0 °C do +40 °C

Prevádzková vlhkosť

• až 75 %

Trieda ochrany

• IP20

---

Produkt

Rozmery

• 72,5 × 76 × 44,4 mm

Hmotnosť

• 75 g

---

„Celá“ sada

• OutletCore (smart) [ typ E ] Jeweller
• Inštalačná súprava
• Sprievodca rýchlym spustením
• *závisí od súpravy

---
